用友NC條碼系統集成案例——旗濱集團

用友NC條碼系統集成項目背景

旗濱集團成立于1988年，于2011年上海證券交易所A股上市（股票代碼：601636）。集團現有總資產已超128億元，員工6000余人，產品、服務及解決方案涵蓋高檔浮法玻璃、節能工程玻璃、光伏太陽能玻璃及超薄電子玻璃等領域，在產玻璃生產線25條，在建玻璃生產線2條，日熔化量16600噸（不含在建項目），平板玻璃品種達到20多種。擁有湖南醴陵、郴州、福建漳州、廣東河源、浙江紹興、長興、平湖、馬來西亞八大浮法玻璃生產基地，并分別在廣東河源、浙江紹興、馬來西亞投入巨資新建三大節能工程玻璃生產基地，投產后將成為高中低透三銀Low-E產品全覆蓋的創新型節能玻璃實力企業。

深圳用友軟件有限公司與艾韋迅科技攜手，構思成熟的二維碼管理和PDA移動作業方案。到目前為止，艾韋迅的移動倉儲管理系統和PDA在旗濱集團下屬的10多家工廠陸續推廣開來，為每家工廠提供了持續穩定的二維碼PDA移動作業服務。倉庫的工人熟練地借助東大采集器進行完工入庫、移庫位、調撥、盤點、銷售發貨、調配裝車車輛等業務，并在集團年終大盤點中承受了大批量作業的壓力，艾韋迅移動倉儲管理系統穩定性得以再次體現。

由倉儲部門打印并粘貼二維碼標簽。

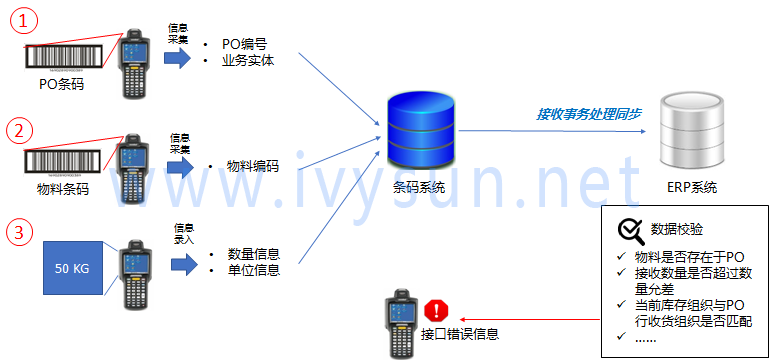

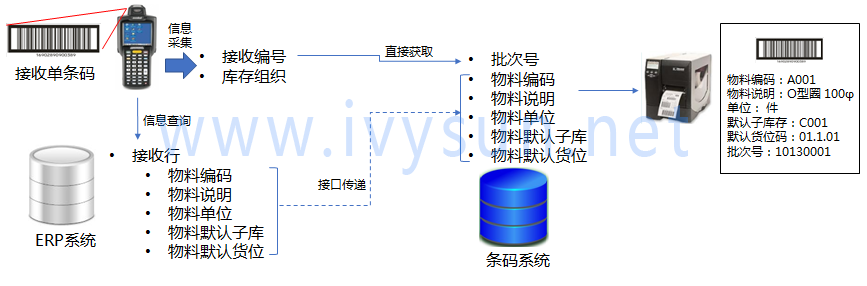

通過PDA掃描接收單，獲取接收單行明細，從而在條碼系統打印出接收單所有物料的條碼。
物料的批次號，直接取接收號。

下圖為旗濱集團、深圳用友和艾韋迅三方相關人員到某浮法玻璃工廠調研現場：

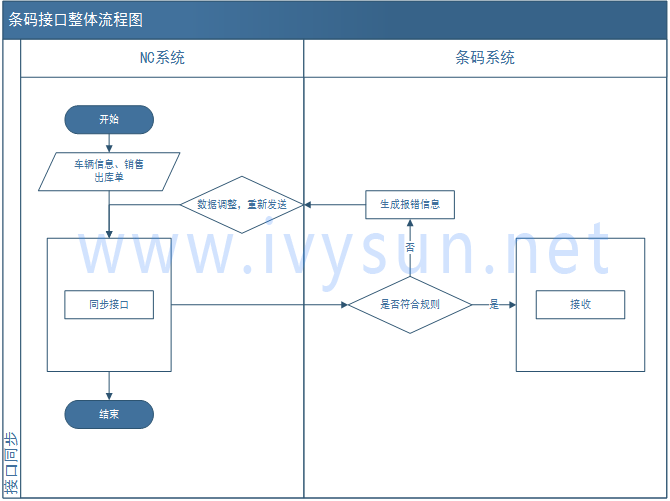

用友NC系統與艾韋迅條碼系統接口原理

本項目采用webervice作為用友ERP接口方式，實現了條碼系統與用友NC的數據交互。由于前期藍圖規劃考慮周全，項目經理經驗豐富，本項目得以如期順利交付。

接口設計原則：

1、安全性

本次用友NC接口從網絡安全、數據庫管理等方面獲得安全性支持，同時，接口系統的開發也要從提高數據讀取與處理效率、異常管理等方面來提高安全性。

2、完整性

用友NC和條碼軟件系統的兩個異構系統間的數據傳遞，需要建立完善的異常處理機制，同時需要控制數據同步后的變更控制，以傳遞過的數據，雙方系統都不允許做修改調整，如果有錯，需要管理員處理，以確保數據一直性和完整性。

3、實時性

在外部系統實時提供原始數據的前提下，接口系統必須可根據實際業務需要，通過系統設定自動運行或人工操作執行，實時的把相關信息同步到條碼系統。

用友NC條碼集成PDA軟件界面展示（部分）

用友NC的PDA軟件登陸界面

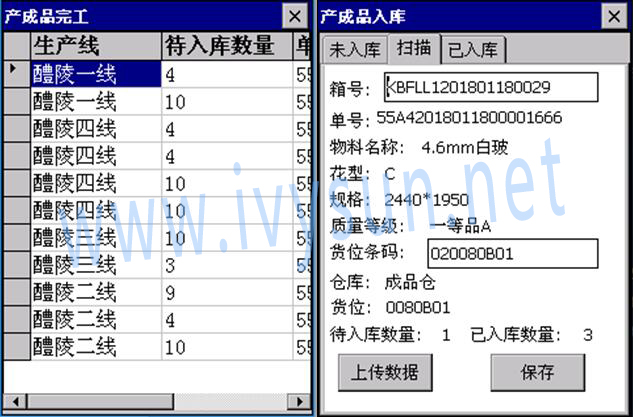

用友NC的PDA客戶端程序上產成品掃碼入庫界面，工人在PDA上查詢和選擇完工工單，然后進行成品包二維碼掃碼錄入，數據提交給NC系統。


工人在PDA上選擇和編輯裝貨的車輛，引用用友NC的銷售出庫單，掃包二維碼進行銷售發運作業。

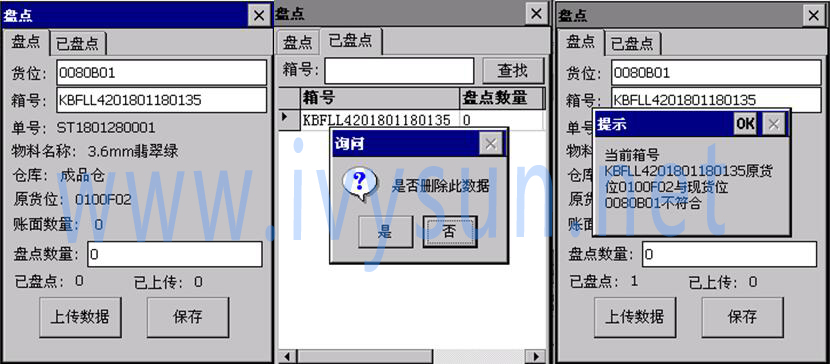

工人在PDA上下載和選擇用友NC系統的盤點單，就行掃碼盤點。


二維碼硬件設備選型

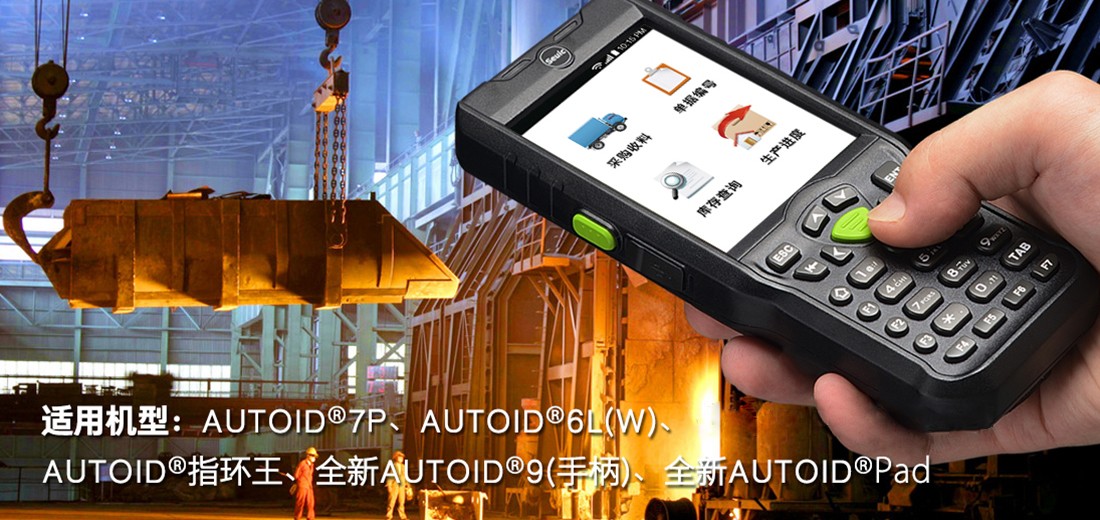

經過前期的工廠現場調研，艾韋迅了解到浮法玻璃制造車間環境高溫干燥，一臺A型架上放的玻璃重達噸位級別，整個入庫、調撥移庫、出庫均需通過龍門架進行移動，工人工作強大，文化素質水平較低。因此，對掃碼PDA設備的耐用性、抗摔性要求很高。艾韋迅核心代理的東大物聯網手持終端是業內高檔的抗摔型PDA，采用微軟CE系統+德州儀器Ti CPU+4G內存+進口二維碼讀頭+康寧猩猩耐用屏+1.5米抗摔+IP65防護外殼設計方案，可穩定持續地為旗濱集團各個工廠提供了高效掃碼作業服務，貼合一線操作員工的使用要求，并承受住了集團年終大盤點的工作壓力。

用友NC對接PDA開發
