TFT-LCD/AMOLED,液晶面板作為FPD生產的重要組件,廣泛應用于智能手機、智能手表、Pad、筆記本、數字相機屏、高清電視、VR等諸多領域;而無論是LCD 亦或AMOLED,基板玻璃都是其生產所需的基礎材料。
生產訴求:1)在精密的無塵室內、高潔凈度,追溯300道以上的制程;2)大規模生產的成品合格率要求90%以上;3)國外集成硬件成本較高;4)視覺維護運營效率較低;5)客戶期待越來的越多的國產化設備替代,而且認可
制造技術的自動化程度高,產業技術成熟,全流程讀碼生產追溯和LCD屏幕質量檢測是用戶迫切需求
在LCD白屏時檢測黑色的點為壞點
FOV | 121.76*68.49cm |
被測物 | LCD面板 |
LCD像素尺寸 | 317μm |
相機分辨率 | 50MP/151MP |
LCD分辨率 | 3840*2160 |
采集幀率 | 15.5fps/3.76fps |
像元尺寸 | 3.2μm/3.76μm |
芯片 | GMAX/IMX411 |
常用型號 | 單套數量(參考) | |
相機 | 海康MV-CH500-90TM/ 海康MV-CH1510-10XM | 1 |
采集卡 | CZETHM10G /MV-GX1004 | 1 |
拍攝環境需求:
相機:65MP / 1010MP/151MP黑白相機
鏡頭:根據實際需求選型
光圈:5.6
拍攝物:14”筆記本顯示屏, 屏幕長寬約 316 x 200 mm
屏幕顯示內容:測試圖像具體下頁,全屏顯示,高亮(#808080(灰)、#FF0000(紅)、#00FF00(綠)、#0000FF(藍))
拍攝視野:屏幕顯示內容,占據整個視野 3/4
拍攝距離:450 – 600 mm
曝光:調整參數,避免過曝/欠曝,獲取圖像灰度值200左右
環境光:如環境允許,請盡量暗室拍攝,無環境光干擾,僅屏幕自發光
采集方式:全分辨率 / Binning 2x2 / Binning 4x4 三種方式
圖片保存格式:BMP
我們根據行業經驗和客戶總結出了屏幕檢測使用的標準測試圖像

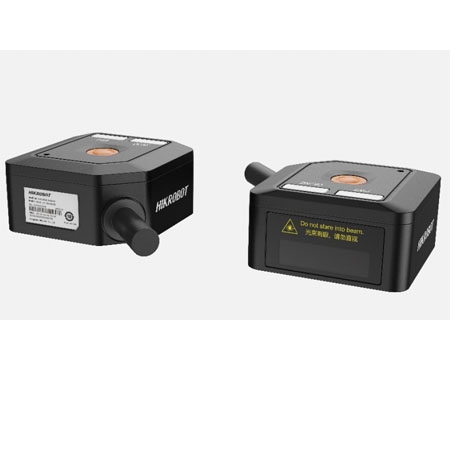

廣州艾韋迅科技是??低旽IKVISION旗下的海康機器人HikRobot??抵悄茏x碼器/工業相機華南最高級別代理商,供應海康掃描槍ID2000、ID3000、ID5000、ID6000等系列全部型號,海康威視HIKVISION讀碼器同時為 為電子、物流、FPD顯示屏、半導體、汽車制造等領域提供專業機器視覺解決方案,海康工業讀碼器助力用戶快速準確實現工業自動化。
